Jembatan Bangku Beton Baja Lorong Jembatan Metal Jembatan Pejalan kaki Dengan Permukaan Dicat

Nama merek:	EVERCROSS
Nomor Model:	COMPACT-200; KOMPAK-200; COMPACT-100; KOMPAK-100; CHINA 321 ;
MOQ:	Negosiasi
Price:	1000USD ~ 2000USD Per ton
Waktu Pengiriman:	Negosiasi
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

Nama produk:

Jembatan Lengkungan Baja

Dek Jembatan:

Dek Beton

Jenis:

Jenis bantalan atas, bantalan tengah, bantalan bawah

Bahan:

Baja Prefabrikasi

Perbaikan permukaan:

Menembak meledak, dicat

Aplikasi:

Jalan Raya, Kereta Api, Jembatan Pejalan kaki

Kemasan rincian:

Sesuai pesanan detail

Menyoroti:

Jembatan Pejalan kaki logam dicat

Jembatan Lengkungan Baja Dicat

Jembatan pejalan kaki beton lantai logam

Deskripsi Produk

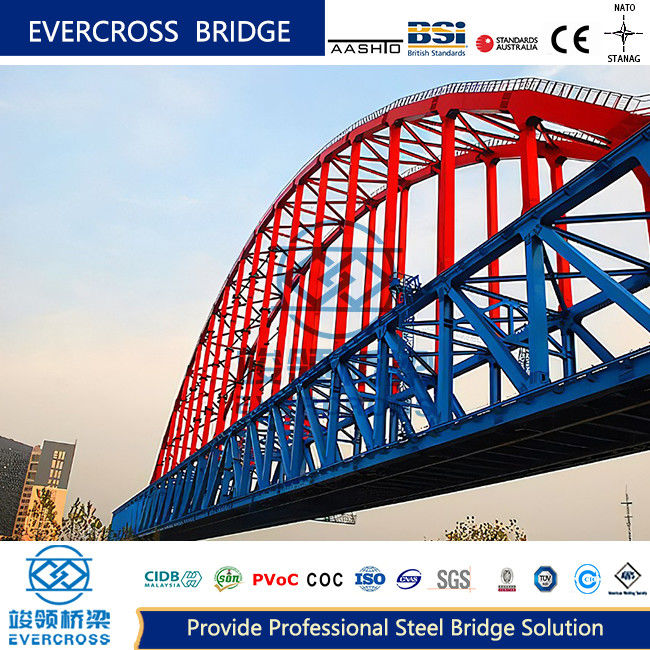

Jembatan Lengkung Baja Dek Beton Jembatan Pejalan Kaki Logam Dengan Permukaan yang Dicat

Nama Produk	Jembatan Lengkung Baja
Dek Jembatan	Dek Beton
Tipe	Tipe bantalan atas, Tipe bantalan tengah, Tipe bantalan bawah
Material	Baja Fabrikasi
Finishing Permukaan	Peledakan tembakan, dicat
Aplikasi	Jalan Raya, Kereta Api, Jembatan Pejalan Kaki

Bentuk Struktural Utama Jembatan Lengkung Baja

Jembatan lengkung baja adalah jenis jembatan yang menggunakan struktur lengkung yang terutama terbuat dari baja. Jembatan ini dirancang untuk menahan beban dan gaya yang diberikan oleh lalu lintas dan beban lainnya dan mendistribusikannya secara merata ke penyangga di setiap ujung jembatan, biasanya abutmen atau pilar.

Jembatan lengkung baja dikenal karena kekuatan, daya tahan, dan daya tarik estetika mereka. Bentuk lengkung memberikan kemampuan menahan beban yang sangat baik dengan secara efisien mentransfer berat ke penyangga.

Klasifikasi Struktural

Berdasarkan bentuk penampang: Lengkung kotak baja, lengkung pipa baja, lengkung rangka baja
Berdasarkan postur ruang: Rusuk lengkung paralel, rusuk lengkung keranjang, rusuk lengkung kupu-kupu
Berdasarkan posisi jalur: Tipe bantalan atas, tipe bantalan tengah, tipe bantalan bawah
Berdasarkan tata letak boom: Boom vertikal paralel, boom miring, boom jaring

Konstruksi baja menawarkan rasio kekuatan terhadap berat yang tinggi, daya tahan, dan fleksibilitas dalam fabrikasi. Elemen baja dihubungkan menggunakan baut atau las untuk menciptakan struktur yang kaku dan stabil.

Struktur Lengkung Utama

Lengkung baja dapat dirancang sebagai lengkung rangka, lengkung kotak, atau lengkung pelat. Jembatan lengkung rangka sangat penting untuk aplikasi bentang besar.

Komponen Utama

Rusuk lengkung: Elemen penahan beban utama, terutama di bawah tekanan aksial

Boom: Mentransfer beban dek ke rusuk lengkung, bisa kaku atau fleksibel

Batang pengikat: Menahan dorongan pada lengkung non-dorong, di bawah tegangan aksial

Penjepit silang: Memastikan kekakuan dan stabilitas melintang

Tiang lengkung: Struktur transfer gaya pada jembatan bantalan atas/tengah

Parameter Desain

Pertimbangan utama termasuk bentuk sumbu lengkung (garis busur, parabola, catenary), rasio bentang naik (biasanya 1/4~1/7), dan variasi tinggi rusuk lengkung.

Keunggulan Jembatan Lengkung Baja

Penampilan yang luar biasa dengan kapasitas bentang besar (hingga 552m)
Kapasitas penahan beban tinggi yang cocok untuk berbagai aplikasi
Prefabrikasi memungkinkan konstruksi yang cepat
Rasio kekuatan terhadap berat yang sangat baik

Ikhtisar Jembatan Baja Evercross

Rentang Produk	Jembatan Bailey (Compact-200, Compact-100, LSB, PB100, China-321, BSB) Jembatan modular (GWD, Delta, tipe 450, dll.) Jembatan Rangka, Jembatan Warren, Jembatan Lengkung, Jembatan Pelat, Jembatan Balok, Jembatan Girder Kotak, Jembatan Gantung, Jembatan Kabel-tetap, Jembatan Terapung
Bentang Desain	10M hingga 300M Bentang Tunggal
Jalur Kendaraan	Satu lajur, Dua lajur, Banyak lajur, Jalur pejalan kaki
Kapasitas Pemuatan	AASHTO HL93.HS15-44, HS20-44, HS25-44 BS5400 HA+20HB, HA+30HB AS5100 Truk-T44 IRC 70R Kelas A/B NATO STANAG MLC80/MLC110 Truk-60T, Trailer-80/100Ton
Grade Baja	EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Grade 55C AS/NZS3678/3679/1163/Grade 350 ASTM A572/A572M GR50/GR65 GB1591 GB355B/C/D/460C
Sertifikat	ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP
